PON+EOC

當前位置：首頁 > 網絡傳輸建設 > PON+EOC

PON+EOC

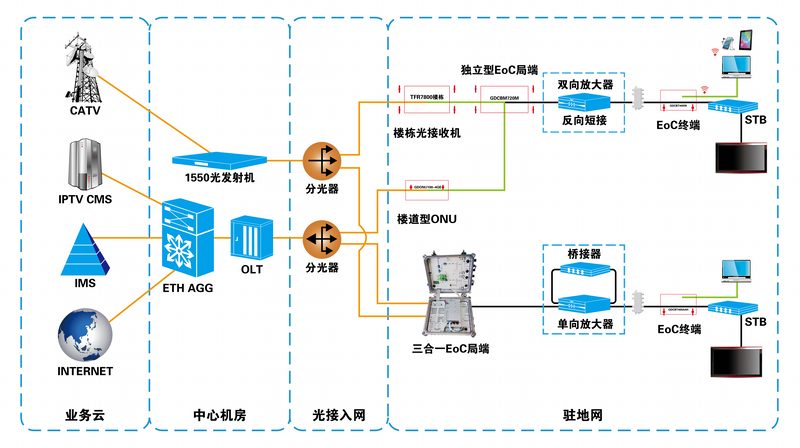

PON+EOC解決方案示意圖

EOC由局端及用戶端組成，局端將CATV信號和EPON網絡的數據信號進行復用，通過原有同軸電纜傳送到用戶側，最終通過用戶側的用戶端CNU分離出CATV信號和數據信號，從而實現對點播信號回傳及寬帶上網業務的承載。對于PON+EOC的解決方案，根據OLT及ONU放置位置不同，通常也可以分為兩種建網方式。

方式一：將OLT放置于分前端機房，由少量OLT完成對整個區域用戶的雙向網改覆蓋；適合于業務開通初期，用戶雙向網改接入率較低的場景，OLT放置位置靠前，便于對用戶的廣覆蓋，現有光纖和銅纜資源無需調整，低投資，高收益。

方式二：將OLT下沉至小區或樓棟，由OLT對多棟樓內的用戶進行雙向網改覆蓋。則適合于業務發展成熟期，用戶雙向改造需求旺盛、雙向改造接入率較高的場景，此時需要將光纖下移至樓棟，ONU均安裝于樓道內，滿足用戶高帶寬、高滲透率的需求。

EOC系列產品（PON+EOC）

基于Homeplug AV（IEEE P1901），產品已形成系列化：

●       獨立局端設備（室內型、野外型；1-4路RF輸入輸出；1-4路獨立數據模塊）；

●       EOC+ONU二合一設備（1-4路獨立數據模塊、1-4路RF輸出）；

●       EOC+光接收機二合一設備（1-4路獨立數據模塊、1-4路RF輸出）；

●       EOC+光接收機+ONU三合一設備（1-4路獨立數據模塊，1-4路RF輸出）；

●       EOC終端設備（1/2/4網口），可選WIFI終端或內置機頂盒終端；

●       EOC網管軟件，并可與EPON網管、HFC網管、綜合網管整合。

組網及部署建議

OLT設備放在分前端機房，建議每個PON口下掛16～32個ONU設備。建議每PON口不超過 1024個用戶。具體分光比，請根據原HFC網絡的情況，從最大保護投資的角度設計。

光節點設備可內置ONU和CATV接收模塊，同有線電視廣播網絡相連；通過內置ONU模塊，同上層節點機房內的OLT設備相連。光節點設備部署在居民小區的樓道或者樓頭，CNU終端部署在用戶家中。

對光節點設備考慮到建網和業務開展情況有如下建議：

●       業務開展初期采用FTTC的組網模式，光節點放到小區光站位置，下接64線以內，為用戶提供2~5Mbps的接入帶寬；

●       業務成熟期采用FTTB的組網模式，光節點設備放到樓道、地下室、弱電井等位置，下接10~40線用戶，單用戶帶寬最高可達到30Mbps。
